Celle di carico a compressione serie: 220, CC3, CVF, CMH, 1000, 2000

celle di carico

Applicazioni:

Progettate per soddisfare i requisiti di una vasta gamma di applicazioni: tramogge, serbatoi e piattaforme di piccole dimensioni  richiedono uno spazio di montaggio molto contenuto



Descrizione

  • Ottime caratteristiche di precisione e robustezza
  • Materiale in acciaio inox
  • Protezione stagna, resistente alle condizioni ambientali più severe tipiche delle applicazioni nelle industrie alimentare/ Siderurgico / Cosmetico / Farmaceutico / Chimico / Petrolchimico / Colorifici  /Food & Beverage / Cantieristica navale / Plastico
  • portate da 50 a 500.000 kg
  • temperatura di lavoro da -35° a 70°C
  • protezione da: IP65, IP67, IP68
  • certificati: NTEP / OIML / ATEX / FM

                                                            RICHIEDI UN OFFERTA

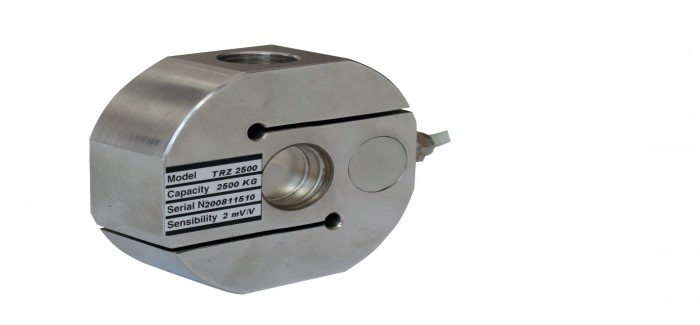

Celle di carico a trazione serie: 60001, 60050, CS20, TRP, TRZ, CVF_T, CS30, CVS, PSTR

celle di carico trazione

Applicazioni:

Progettata per la pesatura industriale e fiscale di piccoli serbatoi e tramogge

Tipologie per misure di forza in trazione e compressione

Ideale per carichi a trazione, per misure dinamometriche e come limitatore di carico per impianti di sollevamento abbinato alla nostra strumentistica



Descrizione

  • Eccellenti caratteristiche di linearità e precisione
  • Materiale in acciaio inox / acciaio nichelato
  • Protezione stagna, resistente alle condizioni ambientali più severe tipiche delle applicazioni nelle industrie alimentare/ Siderurgico / Cosmetico / Farmaceutico / Chimico / Petrolchimico / Colorifici  /Food & Beverage / Cantieristica navale / Plastico
  • portate da 50 kg a 8 Tonnellate
  • temperatura di lavoro da -35° a 70°C
  • protezione da: IP65, IP67, IP68
  • certificati:  OIML / ATEX

                                                                  RICHIEDI UN OFFERTA


Celle di carico a taglio serie: SB, 65023, 65083, PTA, PTS, 350i, 350a, KIS-1/-2/-3/-8/-9/-11, KIM-1, LEVERMOUNT, PS8D

celle di carico trazione

Applicazioni:

Progettate per la pesatura fiscale di tramogge, serbatoi, nastri e di piattaforme a basso profilo

Tipologie con punto di carico mobile

Resistenza a forze laterali molto elevate

Estremamente precise e robuste



Descrizione

  • Vasta gamma di capacità
  • Materiale in acciaio inox / acciaio nichelato
  • Protezione stagna, resistente alle condizioni ambientali più severe tipiche delle applicazioni nelle industrie alimentare/ Siderurgico / Cosmetico / Farmaceutico / Chimico / Petrolchimico / Colorifici  /Food & Beverage / Cantieristica navale / Plastico
  • portate da 20  a 50.000 kg
  • temperatura di lavoro da -40° a 100°C
  • protezione da: IP65, IP67, IP68
  • certificati:  NTEP / OIML / ATEX / FM / CSA

                                                             RICHIEDI UN OFFERTA


   Celle di carico a doppio taglio serie: 460, KIMD-1, KISD-6, PRR, DSA-R, KOSD, KIMD-M, KOSD40, KOM-1. MASTERMOUNT, 750, DSBZ

celle di carico doppio taglio

Applicazioni:

Idonee per la pesatura di serbatoi e silos

Ideali per applicazioni di processi di pesatura che richiedano soluzioni accurate, sicure e convenienti

Pesatura di camion, binari e altri tipi di bilance elettroniche

Adatte per l'uso nei più difficili ambienti industriali

In grado di coprire la maggior parte delle applicazioni di processi di pesatura

Descrizione

  • Elevate precisioni
  • Materiale in acciaio inox / acciaio nichelato
  • Protezione stagna, resistente alle condizioni ambientali più severe tipiche delle applicazioni nelle industrie alimentare/ Siderurgico / Cosmetico / Farmaceutico / Chimico / Petrolchimico / Colorifici  /Food & Beverage / Cantieristica navale / Plastico
  • portate da 1 a 200 tonnellate
  • temperatura di lavoro da -40° a 80°C
  • protezione da: IP65, IP66, IP67, IP68
  • certificati:   OIML / ATEX

                                                           RICHIEDI UN OFFERTA


Celle di carico off-center serie: 190, CB17, C21G, CB004, CB14, C2Z1, U2D1, C2D1, PS-BM6A, PS ZTL, SPI, PSTA5

celle di carico off center

Applicazioni:

Elevate prestazioni in termine di precisione

Utilizzate in bilance ad uso commerciale

Economiche e facili da assemblare



Descrizione

  • Insensibili ai pesi fuori centro
  • Materiale in acciaio inox / alluminio
  • Settori: Cosmetico / Chimico / Colorifici / Alimentare / Beverage / Plastico / altro /Cantieristica navale / Plastico/ Riciclaggio/Trasformazione
  • portate da 1 a 800 kg
  • temperatura di lavoro da -35° a 70°C
  • protezione da: IP40, IP64, IP65, IP67, IP68
  • certificati:   OIML / ATEX

                                                     RICHIEDI UN OFFERTA


Celle di carico a flessione serie: ALPHA, 300i, 340i

celle di carico flessione

Applicazioni:

Utilizzabile in un vasto campo di applicazioni medicali ed industriali

Eccellenti caratteristiche di precisione in una dimensione contenuta

Omologata 3000 divisioni O.I.M.L. R60 Classe C



Descrizione

  • Insensibili ai pesi fuori centro
  • Materiale in acciaio inox / alluminio
  • Settori:Cosmetico / Farmaceutico / Chimico / Petrolchimico / Cartiere / Colorifici / Alimentare / Beverage / Cantieristica navale / Plastico
  • portate da 2 a 1500 kg
  • temperatura di lavoro da -25° a 80°C
  • protezione da:  IP67, IP68
  • certificati:   OIML / FM / CSA / ATEX

                                                      RICHIEDI UN OFFERTA


 Celle di carico a perno serie: PRX, PRN-PRX, KISD-6, KOSD

celle di carico perno



Applicazioni:

Progettate per misure di tiro, sistemi di pesatura o anti sovraccarico per carroponte e  per applicazioni di misurazione della forza
Elevata precisione
Facile ed immediata da installare
La forma cilindrica ne facilita la sostituzione in caso di necessità



Descrizione

  • Funzionamento a doppio taglio, insensibili ai carichi laterali
  • Materiale in acciaio inox
  • Settori: Siderurgico / Cosmetico / Farmaceutico / Chimico / Petrolchimico / Cartiere / Colorifici / Alimentare / Beverage / Cantieristica navale / Plastico /
  • portate da 2 a 1500 kg
  • temperatura di lavoro da -40° a 80°C
  • protezione da: IP65,  IP67
  • certificati:    ATEX

                                                      RICHIEDI UN OFFERTA




  Celle di carico per alte temperature serie: SB HT, C1G1 HT, CMH HT, PRR HT, PRX HT, TRZ HT, CVS HT

celle di carico alte temperature



Applicazioni:

Versioni speciali di diverse tipologie di celle per alte temperature



Descrizione

  • Materiale in acciaio inox
  • Settori: Siderurgico / Cosmetico / Farmaceutico / Chimico / Petrolchimico / Cartiere / Colorifici / Alimentare / Beverage / Cantieristica navale / Plastico /
  • portate da 6kg a 200 Ton
  • temperatura di lavoro da -20° a 150°C
  • protezione da:IP64, IP65,  IP67
  • certificati:    ATEX

                                                     RICHIEDI UN OFFERTA




 Celle di carico anulari toroidali serie: PSRT

celle di carico toroidali



Applicazioni:

Ideali per:
  • misura del tiro
  • gabbie di laminazione
  • sicurezza edile (es misurazione tenuta delle pareti delle dighe)
  • controllo del processo di lavorazione dei tecnopolimeri dove é necessario rilevare la forza di reazione alla pressione di estrusione



Descrizione

Materiale in acciaio inox
Siderurgico / Chimico / Petrolchimico / Cartiere / Cantieristica navale / Plastico / Riciclaggio/Trasformazione / altro /
temperatura di lavoro da -20° a 70°C
Grado di protezione: IP65-67
Portata Nominale: 1000 ÷ 400.000 kg
Tipo di materiale: acciaio inox 17.4 PH

                                                      RICHIEDI UN OFFERTA


 DAT100 Trasmettitore di peso

trasmettitore di peso

Applicazioni:

Industria chimica, alimentare

Le dimensioni di larghezza contenute consentono di posizionare un elevato numero di trasmettitori all’interno dei quadri elettrici di automazione
Interfacciabilità con barriere a Sicurezza Intrinseca per impiego in aree pericolose



Descrizione

Elevate prestazioni ed affidabilità a lungo termine
Montaggio “snap-on” su guida DIN (EN50022)
Uscita ANALOGICA (solo DAT 100/A)
Configurazione e taratura dal pannello frontale eseguibile con i certificati dei trasduttori, oppure con pesi noti
2 Ingressi logici e 2 uscite Relè (solo DAT 100/A)
Uscite seriale RS232 e RS485, Protocolli ASCII e Modbus RTU (solo DAT 100/RS485)

                                                      RICHIEDI UN OFFERTA


 DAT400 Trasmettitore di peso

trasmettitore di peso

Applicazioni:

Industria chimica, alimentare



Descrizione

ESCLUSIVA MONDIALE della Pavone Sistemi
Porta USB, uscita RS232 o RS422/RS485, Protocolli ASCII o MODBUS RTU
Elevate prestazioni ed affidabilità
Funzione di upload e download per la programmazione con TESTER 1006

Collegabile direttamente a Bus di campo PROFIBUS, DEVICENET e PROFINET con scheda opzionale interna
Fino a 32 unità indirizzabili, collegabili a PC o a PLC
Linearizzazione su 10 punti
Taratura eseguibile con i certificati dei trasduttori
Configurazione e taratura dal pannello frontale oppure da PC tramite la porta seriale USB, RS232/RS485 con il programma INNOVATION™ (MS Windows)
Versione bipolare ±10V

                                                      RICHIEDI UN OFFERTA

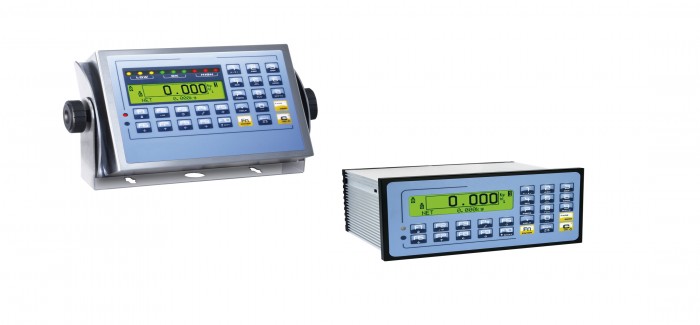

 Dosaggio, Batching

dosaggio

Applicazioni:

Mixer, batching



Descrizione

Uscite: mA, V e su bus di campo

Risoluzione 24 bit

Interfaccia seriale: USB / RS3232 /RS422/ RS485

Protocolli: Modbus RTU, Modbus TCP/IP, Profibus DP, Ethernet IP, Device Net, Canopen

                                                          RICHIEDI UN OFFERTA

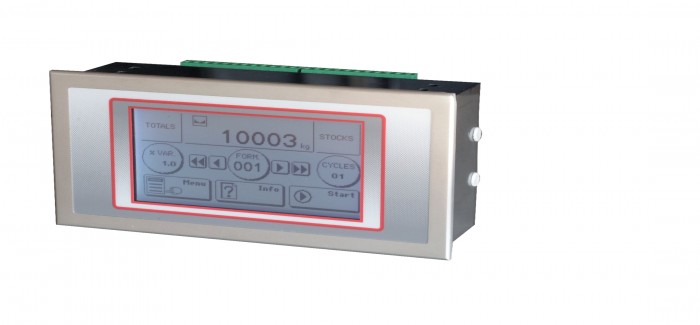

 Indicatori di peso

indicatore di peso

Applicazioni:

Mixer, batching



Descrizione

Uscite: mA, V , su bus di campo e per stampanti

Risoluzione 24 bit

Interfaccia seriale: USB / RS3232 /RS422/ RS485

Protocolli: Modbus RTU, Modbus TCP/IP, Profibus DP, Ethernet IP, Device Net, Canopen

Versioni touch screen

Versioni ATEX II 2 GD; EEx d IIB T6÷T4

                                                          RICHIEDI UN OFFERTA

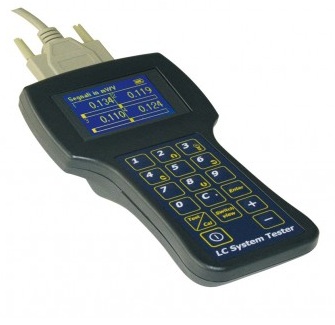

 TESTER 1006 calibratore per pesatura



calibratore per pesatura

Applicazioni:

manutenzione e calibrazione



Descrizione

Controllo simultaneo di massimo 4 celle di carico in qualunque sistema di pesatura

Funzionamento anche come Calibratore e rilevatore di Picco

Funzione di upload e download per la programmazione degli strumenti serie DAT e MC 302

Per la corretta installazione meccanica e per la diagnosi dei guasti

Fornito di serie con cavo per il collegamento alle cassette di giunzione/somma mod. CEM 4/C e CGS 4/C

La visualizzazione simultanea del segnale di ogni singola cella di carico permette di controllare l’intero sistema di pesatura,la distribuzione del peso, i sovraccarichi, le celle guaste o le connessioni difettose



Alimentazione trasduttori:

5 Vcc / 60 mA (max 4 celle da 350 Ohm in parallelo)

Range:

da -3,9 a +3,9 mV/V

Linearità:

<0,01% del fondo scala

Deriva termica:

<0,001% del fondo scala/ °C

Display:

Grafico da 3”

Conv.  A/D:

24 bits

Risoluzione:

> di 16.000.000 punti

Risoluz display:

50.000 divisioni

Divisioni :

x1, x2, x5

Decimali

0,0 ; 0,00 ; 0,000

Tastiera:

16 tasti + on/off

Alim. E. :

4 batterie stilo AA - potenza assorbita 5 W

Autonomia:

 8h batterie ricaricabili Ni-MH da 1,2V (2000 mAh)

Protezione:

IP54

Connessione celle :

Connettore Sub-D 25 poli e relativo cavo lung 2m

Connessioni strumenti:

Connettore Sub-D 25 poli e relativo cavo lung 0,5m

CALIBRATORE:



Precisione:

0,033% del F.S.

Alim.el.  celle:

3 ÷ 12 Vcc

Segnale:

-3 ÷ +20,3 mV

Impedenza:

350/700 Ohm, oppure 300÷4500 Ohm



                                                      RICHIEDI UN OFFERTA
